在電力測試行業中，微機繼電保護測試儀是電力工作者經常需要使用到的儀器，由于微機繼電保護測試儀的功能非常強大，因此可以進行的電力試驗也有很多，進行不同的試驗，接線方法也各有不同，本文我就簡單介紹微機繼電保護測試儀的幾種常見的接線方法。

    一、線路保護試驗接線方法

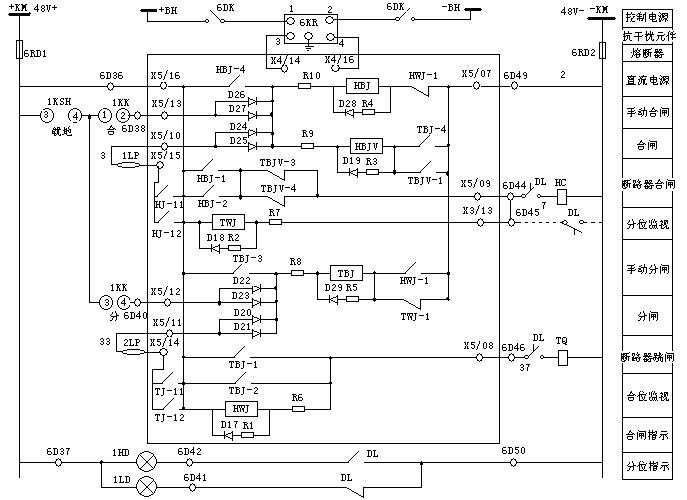

      +KM → X5/16 → TBJ-1(TBJ-2)→ X5/08 → TQ線圈 → -KM，從而啟動斷路器跳閘線圈TQ，實現了手動跳閘。

      二、差動保護試驗接線方法示

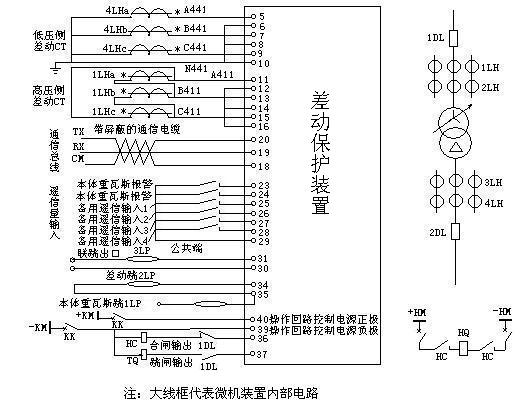

    上圖畫出了保護裝置內部的控制回路邏輯結構圖，但很多裝置的接線圖紙中并沒有畫出邏輯結構圖。這給現場試驗時的接線，尤其是尋找開入量的相應端子帶來了一定麻煩。
    微機繼電保護測試儀根據被試品和試驗項目的不同，相應的采用的接線方法也不相同，電力工作者在實際的工作中，需要根據實際出發，同時試驗之前需要熟的產品操作說明書，嚴格按照操作說明上的規范來進行接線，這樣就能達到儀器應有的精度。
